sobota, 19 lipca 2014

Kolejny okręt szkolny

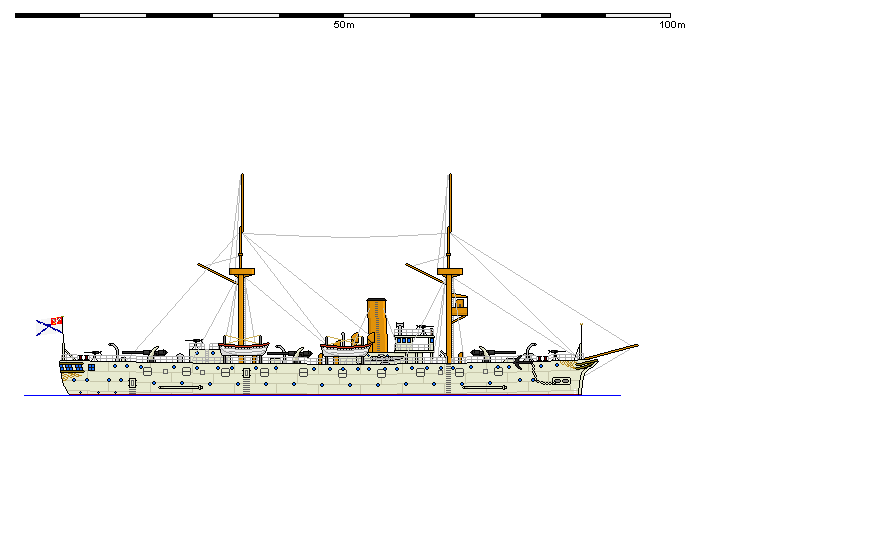

A oto następca jednostki z poprzedniego posta. Okręt szkolny przebudowany z krążownika (dawnej korwety) Strzybóg, w służbie w nowej roli od 1897 r. Wzorem poprzednika, pomieszczenia kadetów zostały zaaranżowane na dawnym pokładzie bateryjnym, oprócz tego zlikwidowałem część lekkiej artylerii, w tym działa 47 mm usytuowane na masztach bojowych.





Strzybóg, polish training cruiser laid down 1876 (Engine 1893, rebuilt 1897)

Displacement:
    2 566 t light; 2 686 t standard; 3 172 t normal; 3 562 t full load

Dimensions: Length overall / water x beam x draught
    268,83 ft / 255,48 ft x 44,19 ft x 19,95 ft (normal load)
    81,94 m / 77,87 m x 13,47 m  x 6,08 m

Armament:
      6 - 5,98" / 152 mm guns in single mounts, 107,15lbs / 48,60kg shells, 1891 Model
      Quick firing guns in deck mounts with hoists
      on side, evenly spread
      4 - 2,24" / 57,0 mm guns in single mounts, 5,23lbs / 2,37kg shells, 1885 Model
      Quick firing guns in deck mounts
      on centreline, evenly spread, 2 raised mounts
    Weight of broadside 664 lbs / 301 kg
    Shells per gun, main battery: 150
    2 - 18,0" / 457 mm above water torpedoes

Armour:
   - Gun armour:    Face (max)    Other gunhouse (avg)    Barbette/hoist (max)
    Main:    1,57" / 40 mm          -                  -

   - Conning tower: 2,95" / 75 mm

Machinery:
    Coal fired boilers, complex reciprocating steam engines,
    Direct drive, 1 shaft, 6 750 ihp / 5 035 Kw = 18,40 kts
    Range 5 600nm at 10,00 kts
    Bunker at max displacement = 876 tons (100% coal)

Complement:
    210 - 274

Cost:
    £0,325 million / $1,301 million

Distribution of weights at normal displacement:
    Armament: 83 tons, 2,6%
    Armour: 47 tons, 1,5%
       - Belts: 0 tons, 0,0%
       - Torpedo bulkhead: 0 tons, 0,0%
       - Armament: 33 tons, 1,0%
       - Armour Deck: 0 tons, 0,0%
       - Conning Tower: 14 tons, 0,4%
    Machinery: 1 184 tons, 37,3%
    Hull, fittings & equipment: 1 250 tons, 39,4%
    Fuel, ammunition & stores: 606 tons, 19,1%
    Miscellaneous weights: 2 tons, 0,1%

Overall survivability and seakeeping ability:
    Survivability (Non-critical penetrating hits needed to sink ship):
      1 461 lbs / 663 Kg = 17,3 x 6,0 " / 152 mm shells or 0,4 torpedoes
    Stability (Unstable if below 1.00): 1,30
    Metacentric height 2,4 ft / 0,7 m
    Roll period: 12,1 seconds
    Steadiness    - As gun platform (Average = 50 %): 96 %
            - Recoil effect (Restricted arc if above 1.00): 0,58
    Seaboat quality  (Average = 1.00): 1,92

Hull form characteristics:
    Hull has a flush deck
    Block coefficient: 0,493
    Length to Beam Ratio: 5,78 : 1
    'Natural speed' for length: 15,98 kts
    Power going to wave formation at top speed: 57 %
    Trim (Max stability = 0, Max steadiness = 100): 50
    Bow angle (Positive = bow angles forward): 25,00 degrees
    Stern overhang: 4,99 ft / 1,52 m
    Freeboard (% = measuring location as a percentage of overall length):
       - Stem:        17,95 ft / 5,47 m
       - Forecastle (18%):    16,47 ft / 5,02 m
       - Mid (50%):        15,45 ft / 4,71 m
       - Quarterdeck (21%):    16,47 ft / 5,02 m
       - Stern:        17,45 ft / 5,32 m
       - Average freeboard:    16,37 ft / 4,99 m

Ship space, strength and comments:
    Space    - Hull below water (magazines/engines, low = better): 141,0%
        - Above water (accommodation/working, high = better): 94,6%
    Waterplane Area: 7 176 Square feet or 667 Square metres
    Displacement factor (Displacement / loading): 103%
    Structure weight / hull surface area: 91 lbs/sq ft or 445 Kg/sq metre
    Hull strength (Relative):
        - Cross-sectional: 0,84
        - Longitudinal: 5,15
        - Overall: 1,01
    Hull space for machinery, storage, compartmentation is cramped
    Room for accommodation and workspaces is adequate
    Ship has slow, easy roll, a good, steady gun platform
    Excellent seaboat, comfortable, can fire her guns in the heaviest weather
