Nowe samoloty: obserwacyjny i bombowiec



Pomimo posiadania licencji na udane konstrukcje zachodnie (Avro 504, Farman HF.20 i inne) nasi konstruktorzy nie próżnują. Dowództwo uznało, iż docelowo należy uniezależnić się od dostaw gotowego sprzętu z zagranicy a nawet udzielonych licencji na zagraniczne płatowce, a jedyną drogą do tego jest rozwijanie własnych konstrukcji lotniczych. Pierwszym produkowanym w większej ilości samolotem rodzimym jest CWL R.3 – dwumiejscowy klasycznej konstrukcji dwupłat rozpoznawczy i obserwacyjny, mogący przenosić niewielki ładunek bomb. Napęd stanowi silnik rotacyjny o mocy 80 KM, zaś uzbrojenie obronne – 1 km obsługiwany z tylnego stanowiska. Samolotów tych w latach 1914-1915 wyprodukowano 60 szt., które w użyciu na froncie znajdują się od 1915 r
Drugą maszyną jest dwusilnikowy, dwumiejscowy samolot bombowy CWL B.5 lekko inspirowany francuskim Caudronem G.4, aczkolwiek nieco od niego większy. Podobnie jak francuska konstrukcja, cechuje się układem bezkadłubowym z gondolą załogi w przedniej części oraz gondolami silników po bokach.   Nowy bombowiec jest w stanie przenieść 100 kg bomb na dystansie 400 km. W 1915 r. dostarczono lotnictwu 32 szt. tych samolotów.
Przy okazji – bo już nie pamiętam, czy o tym wspominałem: CWL to skrót od Centralne Warsztaty Lotnicze – nazwy wytwórni sprzętu lotniczego, w mojej historii alternatywnej założonej w Warszawie w 1913 r. dla licencyjnej produkcji samolotów francuskich (a potem także brytyjskich i rosyjskich), która z czasem podjęła także produkcję własnych konstrukcji.

CWL R.3:

Dane taktyczno-techniczne:
Załoga: 2
Rozpiętość: 10,25 m
Długość: 8,59 m
Wysokość: 3,18 m
Powierzchnia nośna: 33,4 m2
Masa własna: 460 kg
Masa startowa: 725 kg
Napęd: 1x80 KM
Prędkość: 123 km/h
Prędkość wznoszenia: 2,2 m/s
Pułap: 3500 m
Zasięg: 330 km
Uzbrojenie: 1 km i 20 kg bomb

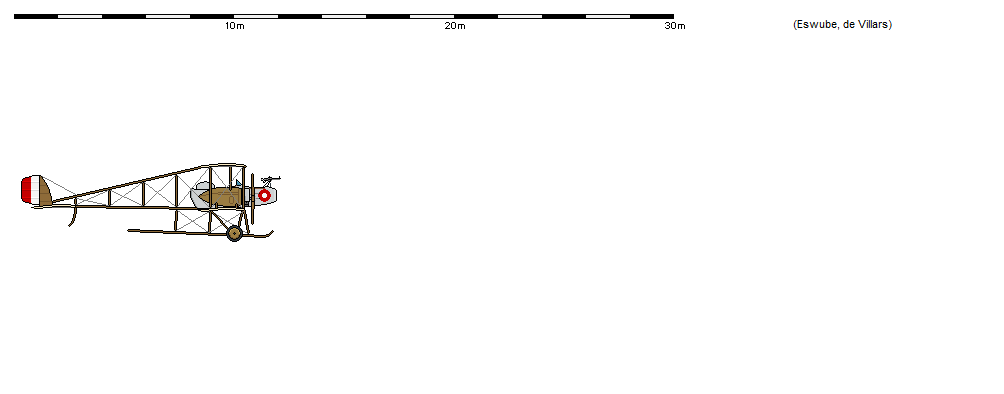

CWL B.5:

Dane taktyczno-techniczne:
Załoga: 2
Rozpiętość: 19,45 m
Długość: 11,59 m
Wysokość: 3,45 m
Powierzchnia nośna: 70,2 m2
Masa własna: 950 kg
Masa startowa: 1604 kg
Napęd: 2x110 KM
Prędkość: 125 km/h
Prędkość wznoszenia: 1,5 m/s
Pułap: 4000 m
Zasięg: 380 km
Uzbrojenie: 1 km i 100 kg bomb
